| 低压无源滤波系统 |
| 2025-07-07 21:43:42 |
|

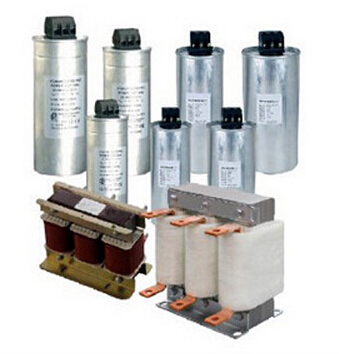

一．工作原理 由LC等被动元件组成，将其设计为某频率下极低阻抗，对相应频率谐波电流进行分流，其行为模式为提供被动式谐波电流旁路通道；而有源滤波器由电力电子元件和DSP等构成的电能变换设备，检测负载谐波电流并主动提供对应的补偿电流，补偿后的源电流几乎为纯正弦波，其行为模式为主动式电流源输出。 二．产品分类1 元器件德国进口，品质一流！ 1.滤波补偿套件 滤波补偿套件型号YRTC系列
技术参数： 无功功率补偿电力电容器 | 额定电压和频率 | Un = 280, 440, 480, 525, 50 / 60 Hz（690 V定制） | 最大允许运行电压 | 1.0 x Un 持续; 1.1 x Un 8 小时/ 天; 1.15 x Un 30 分钟/天1.2 x Un 200 x 5 分钟; 1.3 x Un an 200 x 1 分钟 | 最大允许运行电流 | 1.5 x In 0-15.9 kvar 2.0 x In > 15.9 kvar | 最大瞬间涌流 | 400 x In | 容量误差 | + / - 5% | 运行损耗 | < 0.25 W / kvar, 不含放电电阻 | 测试电压（端子-端子） | 2.15 x UN (AC), 2秒 | 测试电压（端子-外壳） | <= 660V : 3000V (AC), 10sec ; > 660V: 6000V (AC), 10sec | 平均寿命 | 150,000 h | 环境温度范围 | - 40 / 60 °C | 最大外壳温度 | 外壳顶部测量最大65°C | 制冷 | 自然冷却（或强制冷却） | 相对湿度 | 95% | 海拔 | 4000 m above sea level | 放置 | 室内 | 安装 | 底部 M12 螺柱 | 安全特性 | 干式技术 自愈技术 分相独立压敏断路保护 | 外壳 | 铝材 | 防护等级 | IP 20 | 电介质 | 聚丙烯薄膜 | 填充 | 非SF6，非PCB | 端子 | 双向，三相端子 | 放电 | 端子外部连接放电电阻 | 标准 | IEC 60831-1 + 2, EN 60831-1 + 2, VDE 0560-46 + 47 |
无功功率补偿滤波电抗器 | 额定电压和频率 | 400-480V / 50Hz +6%ΔU | 容量 | 2.5 - 75 kvar | 电感值误差 | L (ILin) ≥ 0.95 LN / +/- 3% | 非调谐系数(电抗系数) /谐振频率: | 5.5 % / 214 Hz; 线性度 Cu: 2.1 x IN 7 % / 189 Hz; 线性度 Cu / Al: 1.6 or 1.85 x IN 12.5 % / 141 Hz; 线性度 Cu : 1.5 x IN ; Al : 1.4 x IN 14 % / 134 Hz; 线性度 Cu : 1.4 or 1.5 x IN ; Al : 1.4 x IN (其他可要求定制) | 温度保护 | 125°C温敏开关保护 (250V-50Hz-2.5A) | 防护等级
|
|
|
|
